JG-1010G

所屬分類 :
更新時間 : 2016-01-14
產品編號: YX730679381
更多 0

產品介紹

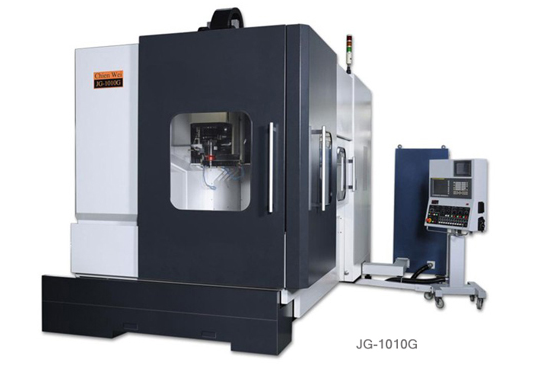

龍門型高精度坐標磨床，底座及衡樑採用花崗巖構件所組成的結構體，主要是利用花崗石的特性，震動阻尼良好、動態特性佳，大大改善加工件的表面光度，此外，花崗巖的熱傳導係數低，受熱源及大環境溫度變化影響小，故能維持機臺的穩定度，提升加工件精度穩定性，而且花崗巖不生鏽、耐酸鹼，無須特別保養。

三軸馬達與精密高速滾珠螺桿採直結式傳動，增強剛性及提高精密度。

採用C1及精密滾珠螺桿，螺桿作3度C溫昇伸長量預拉，有效提高剛性降低軸向負荷變形。

三軸採用重負荷NSK(P4超精密級)滾珠型線性滑軌，軌道面寬45mm，滑塊滾柱與軌道接觸面積大，軌道接觸面彈性變形量小、強度大、吸震係數高。

Z軸進給採用線性馬達作為動力傳輸，主要是利用線性馬達的特性，高響應性、直驅傳動高剛性，且具有高速、高加速度性、無背隙誤差等，不但簡化Z軸結構，而且大幅提昇工作效率，實現高速、超高精度的加工。

結構體設計，增加兩層德製防震墊材質，隔絕內、外部的震源，確保加工件高精度的品質。搭配高頻研磨主軸，提升研磨加工效率。

滑臺作業範圍

	JG-1010G
移動範圍
工作臺移動量 (左右)	1000 mm (39.4" )
滑臺移動量 (前後)	1000 mm (39.4" )
研磨頭移動量 (上下)	250 mm (9.8" )
主軸移動量 (上下)	400 mm (15.7" )
最大進給速度
X, Y 軸	24 m / min
Z 軸	24 m / min
解析度
X, Y 軸	0.01 um
Z 軸	0.01 um
Cs 軸	0.001 deg
定位精度
X, Y 軸	±0.0015 mm
位置檢出器
X, Y 軸	Linear encoder
Z 軸	Linear encoder
Cs 軸	Magnetic sensor
工作臺
作業面積 (長x寬)	1200x1200 mm (47.2"x47.2")
最大載重	1500 kg
T 溝數量	9
T 溝形狀	12.0 mm (Width)
研磨頭作業範圍
研磨頭主軸速度
電動研磨頭 (最高)	30000 rpm or 40000 rpm
氣動高速研磨頭 (最高)	60000 rpm
行星回轉速度	5~200 rpm
研磨直徑	0.5~250 mm (0.02"~9.8")
砂輪最大直徑	?180 mm (dia 7.1")
套筒	?3, ?6, ?10 mm
進刀軸最小進給量 (U軸)	0.001 mm
最大移動行程	30 mm (1.18")
冷卻 (空氣)	Air
潤滑 (油霧)	Oil-mist
重量	3.5 kg
馬達
X軸(Servo)	4.0KW (22Nm)
Y軸(Servo)	4.0KW (22Nm)
W軸(Servo)	1.6KW (8Nm)
Z軸(線性馬達)	6.8KW
Cs軸	0.55KW Spindle
U軸	Stepping
外形尺寸及重量
長	4600mm
寬	4000 mm
高 (最大)	3600 mm
高 (最小)
重量	12500 kg
動力需求
電壓	220v ± 10%
最大消耗電力	17.5KW
氣壓	7 kg / cm2
最大消耗流量	420 nl / min
數值控制器功能
數值控制器	Fanuc 31i-A
控制軸數	20 axes
同動控制軸數	4 axez
Cs輪廓控制	1 axes
垂直研削功能	Built-in
最小設定單位	0.0001 mm / 0.0001 deg
最大行程	± 9999.9999 mm / ± 9999.9999 deg
快速位移	100 m / min
快速位移控制	F0, 25, 50, 100
進給速率單位	mm / min
手輪進給	4 axes
手輪連給速率	x1, x10, x100, x1000
程式碼 (自動識別)	EIA / ISO
程式儲存長度	640 m
同位檢查	Horizontal and vertical parity
