產品中心
產品介紹
底座為兩組滾珠線性滑軌、中央採用NSK滾珠螺桿部的一體構造的內滑塊，以最小的空間建構成了高剛性、高精度之引動器。
滾珠線性滑軌採用了左右各1列滾珠溝漕的精巧設計，固滾珠之接觸角度均為45度，因此上下左右任何一方都具有均等的剛性和負載能力。
NSK滾珠螺桿部分採用精密轉造之方式加工軸承，製成了C7級之小型滾珠螺桿，而滾珠部分採用循環式之循環方式，因而實現了小型化設計。

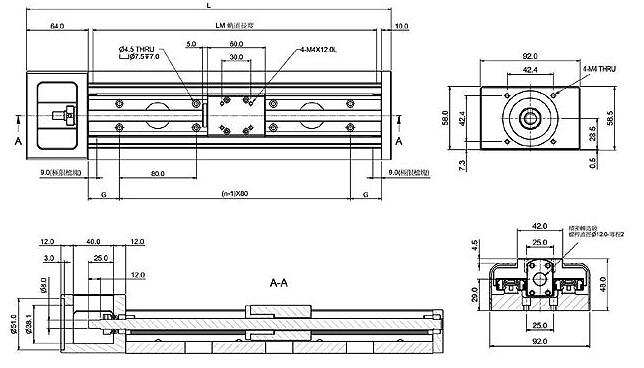

安裝尺寸代號圖
| 型號 | LM 軌道長度 (mm) | 全長 L (mm) | 有效行程 (mm) | G (mm) | n | 基本額定負載 (N) | 許可轉速 N (rpm) | |
| 動態額定值 (Ca) | 靜態額定值 (Coa) | |||||||
| CWR92-200 | 295 | 379 | 227 | 32.5 | 4 | |||
| CWR92-350 | 445 | 529 | 377 | 27.5 | 5 | 1350 | 3190 | 3000 |
| CWR92-500 | 595 | 679 | 527 | 22.5 | 7 | |||
底座為兩組滾珠線性滑軌、中央採用NSK滾珠螺桿部的一體構造的內滑塊，以最小的空間建構成了高剛性、高精度之引動器。
滾珠線性滑軌採用了左右各1列滾珠溝漕的精巧設計，固滾珠之接觸角度均為45度，因此上下左右任何一方都具有均等的剛性和負載能力。
NSK滾珠螺桿部分採用精密轉造之方式加工軸承，製成了C7級之小型滾珠螺桿，而滾珠部分採用循環式之循環方式，因而實現了小型化設計。

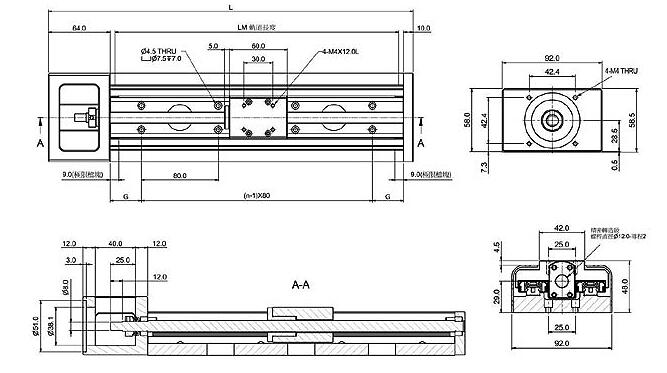

安裝尺寸代號圖
| 型號 | LM 軌道長度 (mm) | 全長 L (mm) | 有效行程 (mm) | G (mm) | n | 基本額定負載 (N) | 許可轉速 N (rpm) | |
| 動態額定值 (Ca) | 靜態額定值 (Coa) | |||||||
| CWR92-200 | 295 | 379 | 227 | 32.5 | 4 | |||
| CWR92-350 | 445 | 529 | 377 | 27.5 | 5 | 1350 | 3190 | 3000 |
| CWR92-500 | 595 | 679 | 527 | 22.5 | 7 | |||
