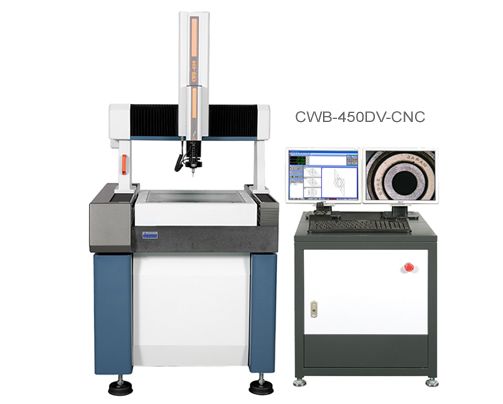

CWB-450DV-CNC

產品介紹

此機種為小型門型量測儀器，可放置於有立即需求3D量測的地方。並且取代傳統手動量測工具如塊規，游標卡尺或塞規。

	CWB-450DV	CWB-450DV-CNC
量測行程	Probe: 400x380x150 mm ( X,Y,Z ) Vision: 400x430x150 mm ( X,Y,Z )	Probe: 400x380x150 mm ( X,Y,Z ) Vision: 400x430x150 mm ( X,Y,Z )
解析讀數	Renishaw Linear Scales 0.001 mm	Renishaw Linear Scales 0.001 mm
量測軟體	IK 5000 QUADRA CHEK+Win-XP	IK 5000 QUADRA CHEK+Win-XP
電腦硬體	PC+19" LCD Color Monitor x2	PC+19" LCD Color Monitor x2
影像系統	1/3" Color CCD+ZOOM	1/3" Color CCD+ZOOM
放大倍率	10x...100x (Option 20x~200x)	10x...100x (Option 20x~200x)
表面燈源	白色 LED	白色 LED
補光底燈	綠色 LED	綠色 LED
Z 軸自動對焦		Z Axis
接觸式測頭	Renishaw MCP or MH20i (option)	Renishaw MH20i
Z 軸配重平衡	Counter Weight	Counter Weight
操作方式	手動	CNC 程式控制
驅動方式		伺服馬達+搖桿控制
傳動方式	線性滑軌+無牙螺桿	線性滑軌+無牙螺桿
精度	U1=2+L/200 um ; U3=4+L/100 um (溫度 20°c±1) 相對溼度: 55~65%	U1=2+L/200 um ; U3=4+L/100 um (溫度 20°c±1) 相對溼度: 55~65%
花崗巖平臺	DIN. 876, 0 GRADE (AREA 520x520 mm 放置面積)	DIN. 876, 0 GRADE (AREA 520x520 mm 放置面積)
工件限高	150 mm	150 mm
工作限重	30 kgs	30 kgs
機器尺寸	92x97x204 cm (Including Stand Frame)	92x97x204 cm (Including Stand Frame)
外觀尺寸 (WxDxH)	192x97x204 cm (Including Deluxe Table)	212x97x204 cm (Including Deluxe Table)
機器重量 (WxDxH)	600 kgs	630 kgs
選購配備 / 選購軟體		自動倍率 / 自動調光
