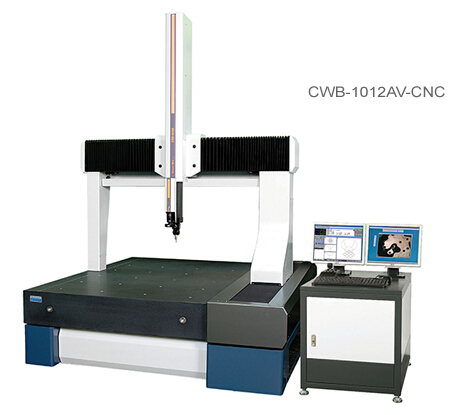

CWB-1012AV-CNC

所屬分類 :
更新時間 : 2016-01-12
產品編號: YX682901174
更多 0

產品介紹

CWB-1012A-CNC	CWB-1012AV-CNC
量測行程	1000x1200x600 mm ( X,Y,Z )	1000x1200x600 mm ( X,Y,Z )
解析讀數	Renishaw Linear Scales 0.001 mm	Renishaw Linear Scales 0.001 mm
量測軟體	IK 5000 Quadra Chek+Win-XP	IK 5000 Quadra Chek+Win-XP
電腦硬體	PC+19" LCD Color Monitor	PC+19" LCD Color Monitor x2
影像系統		1/3" Color CCD+ZOOM
放大倍率		10x...100x (Option 20x~200x)
表面燈源		白色 LED
Z 軸自動對焦		Z Axis
接觸式測頭	Renishaw PH10T motorized probe	Renishaw PH10T motorized probe
Z 軸配重平衡	氣壓缸	氣壓缸
操作方式	CNC 程式控制	CNC 程式控制
驅動方式	伺服馬達+搖桿控制	伺服馬達+搖桿控制
傳動方式	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)
精度	U1=1.5+L/200 um ; U3=4+L/150 um (溫度 20°c±1) 相對溼度: 55~65%	U1=1.5+L/200 um ; U3=4+L/150 um (溫度 20°c±1) 相對溼度: 55~65%
花崗巖平臺	DIN. 876, 0 GRADE (AREA 1300x2000 mm 放置面積)	DIN. 876, 0 GRADE (AREA 1300x2000 mm 放置面積)
工件限高	600 mm	600 mm
工作限重	800 kgs	800 kgs
機器尺寸	200x225x302 cm (Including Stand Frame)	200x225x302 cm (Including Stand Frame)
外觀尺寸 (WxDxH)	320x225x302 cm (Including Deluxe Table)	320x225x302 cm (Including Deluxe Table)
機器重量 (WxDxH)	4600 kgs	4620 kgs
選購配備 / 選購軟體	Z 軸可加高到 800 mm ; 自動倍率 /自動調光 ; PH10T 測頭 AAT 軟體, PH20 五軸測頭	Z 軸可加高到 800 mm ; 自動倍率 /自動調光 ; PH10T 測頭
