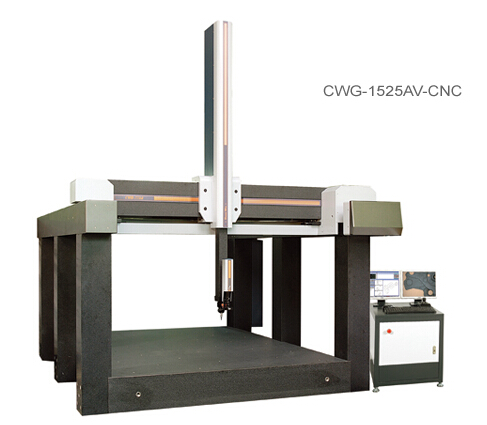

CWG-1216AV1516AV1525AV-CNC

所屬分類 :
更新時間 : 2016-01-12
產品編號: YX935405552
更多 0

產品介紹

CWG-1216AV-CNC	CWG-1516AV-CNC	CWG-1525AV-CNC
量測行程	1200x1600x1000 ( X,Y,Z )	1500x1600x1000 ( X,Y,Z )	1500x2500x1000 ( X,Y,Z )
解析讀數	Renishaw Linear Scales 0.001 mm	Renishaw Linear Scales 0.001 mm	Renishaw Linear Scales 0.001 mm
量測軟體	IK 5000 Quadra Chek+Win-XP	IK 5000 Quadra Chek+Win-XP	IK 5000 Quadra Chek+Win-XP
電腦硬體	PC+19" LCD Color Monitor x2	PC+19" LCD Color Monitor x2	PC+19" LCD Color Monitor x2
影像系統	1/3" Color CCD+ZOOM	1/3" Color CCD+ZOOM	1/3" Color CCD+ZOOM
放大倍率	10x...100x (Option 20x~200x)	10x...100x (Option 20x~200x)	10x...100x (Option 20x~200x)
表面燈源	白色 LED	白色 LED	白色 LED
Z 軸自動對焦	Z Axis	Z Axis	Z Axis
接觸式測頭	Renishaw PH10T motorized probe	Renishaw PH10T motorized probe	Renishaw PH10T motorized probe
Z 軸配重平衡	氣壓缸	氣壓缸	氣壓缸
操作方式	CNC 程式控制	CNC 程式控制	CNC 程式控制
驅動方式	伺服馬達+搖桿控制	伺服馬達+搖桿控制	伺服馬達+搖桿控制
傳動方式	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)
精度	U1=3+L/200 um ; U3=5+L/150 um (溫度 20°c±1) 相對溼度: 55~65%	U1=3+L/200 um ; U3=5+L/150 um (溫度 20°c±1) 相對溼度: 55~65%	U1=3+L/200 um ; U3=5+L/150 um (溫度 20°c±1) 相對溼度: 55~65%
花崗巖平臺	DIN. 876, 0 GRADE (AREA 1800x2400 mm 放置面積)	DIN. 876, 0 GRADE (AREA 2250x2200 mm 放置面積)	DIN. 876, 0 GRADE (AREA 2250x3100 mm 放置面積)
工件限高	900 mm	900 mm	900 mm
工作限重	1200 kgs	1200 kgs	1200 kgs
機器尺寸	265x295x345 cm (Including Stand Frame)	295x295x345 cm (Including Stand Frame)	295x365x345 cm (Including Stand Frame)
外觀尺寸 (WxDxH)	385x295x345 cm (Including Deluxe Table)	400x295x345 cm (Including Deluxe Table)	400x365x345 cm (Including Deluxe Table)
機器重量 (WxDxH)	6500 kgs	6700 kgs	8350 kgs
選購配備 / 選購軟體	Z 軸可加高到 1500 mm ; 自動倍率 /自動調光	Z 軸可加高到 1500 mm ; 自動倍率 /自動調光	Z 軸可加高到 1500 mm ; 自動倍率 /自動調光
