產品介紹

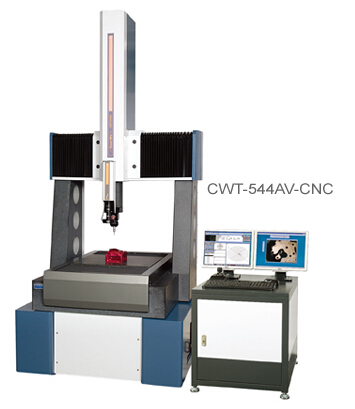

| CWT-544A-CNC | CWT-544AV-CNC | |
| 量測行程 | 500x400x400 mm ( X,Y,Z ) | 電子測頭: 500x400x400 mm ( X,Y,Z ) Vision: 500x300x400 mm ( X,Y,Z ) |
| 解析讀數 | Renishaw Linear Scales 0.0001 mm | Renishaw Linear Scales 0.0001 mm |
| 量測軟體 | IK 5000 Quadra Chek+Win-XP | IK 5000 Quadra Chek+Win-XP |
| 電腦硬體 | PC+19" LCD Monitor | PC+19" LCD Color Monitor x2 |
| 影像系統 | 1/3" Color CCD+ZOOM | |
| 放大倍率 | 10x...100x (Option 20x~200x) | |
| 表面燈源 | 白色 LED | |
| Z 軸自動對焦 | Z Axis | |
| 接觸式測頭 | Renishaw PH10T motorized probe+TP20 standard force module | Renishaw PH10T motorized probe+TP20 standard force module |
| Z 軸配重平衡 | 氣壓缸 | 氣壓缸 |
| 操作方式 | CNC 程式控制 | CNC 程式控制 |
| 驅動方式 | 伺服馬達+搖桿控制 | 伺服馬達+搖桿控制 |
| 傳動方式 | Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested) | Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested) |
| 精度 | U1=0.5+L/400 um ; U3=1.9+L/200 um (溫度 20°c±1) 相對溼度: 55~65% | U1=0.5+L/400 um ; U3=1.9+L/200 um (溫度 20°c±1) 相對溼度: 55~65% |
| 花崗巖平臺 | DIN. 876, 0 GRADE (AREA 400x500 mm 放置面積) | DIN. 876, 0 GRADE (AREA 400x500 mm 放置面積) |
| 工件限高 | 400 mm | 400 mm |
| 工作限重 | 80 kgs | 80 kgs |
| 機器尺寸 | 110x120x255 cm (Including Stand Frame) | 110x120x255 cm (Including Stand Frame) |
| 外觀尺寸 (WxDxH) | 205x120x255 cm (Including Deluxe Table) | 205x120x255 cm (Including Deluxe Table) |
| 機器重量 (WxDxH) | 1200 kgs | 1220 kgs |
| 選購配備 / 選購軟體 | AAT 軟體, PH20 五軸測頭 |
